Сенсор освітлення (фотореле або сутінкове реле) Ясен+ 16 є приладом, що застосовують для увімкнення штучного освітлення в темну пору доби.

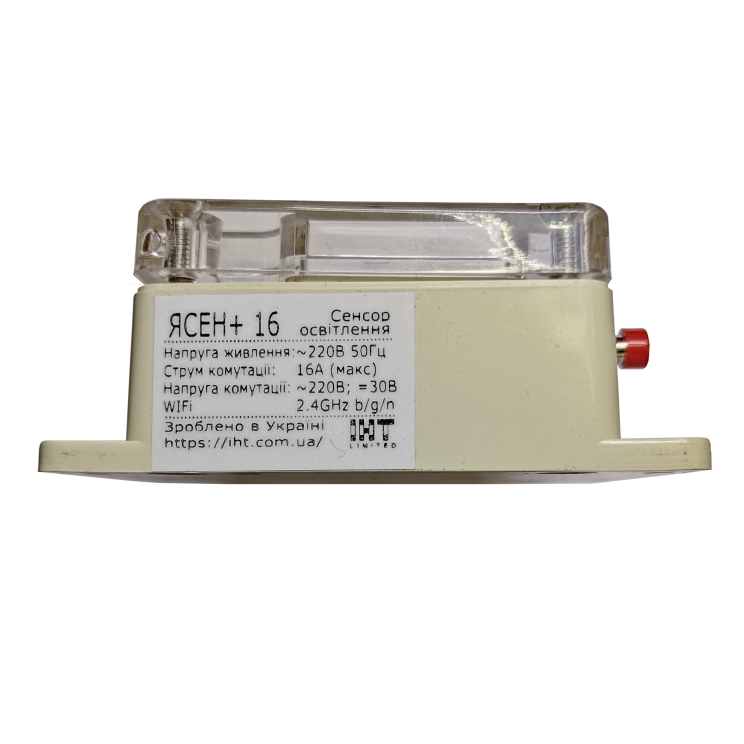

Ясен+ 16 живиться від однофазної мережі змінного струму напругою 220 Вольт, 50 Гц та дозволяє комутувати навантаження до 16 Ампер змінної напруги 220 Вольт або постійної напруги до 30 Вольт.
Датчик сенсора має спектральний діапазон, який максимально близько співпадає зі спектральним діапазоном людського ока. Максимум спектральної чутливості також майже ідентичний максимуму людського ока та знаходиться у зеленій зоні.

Головною відмінністю цього приладу є вбудований календарний таймер, який розширює його функціональні можливості.

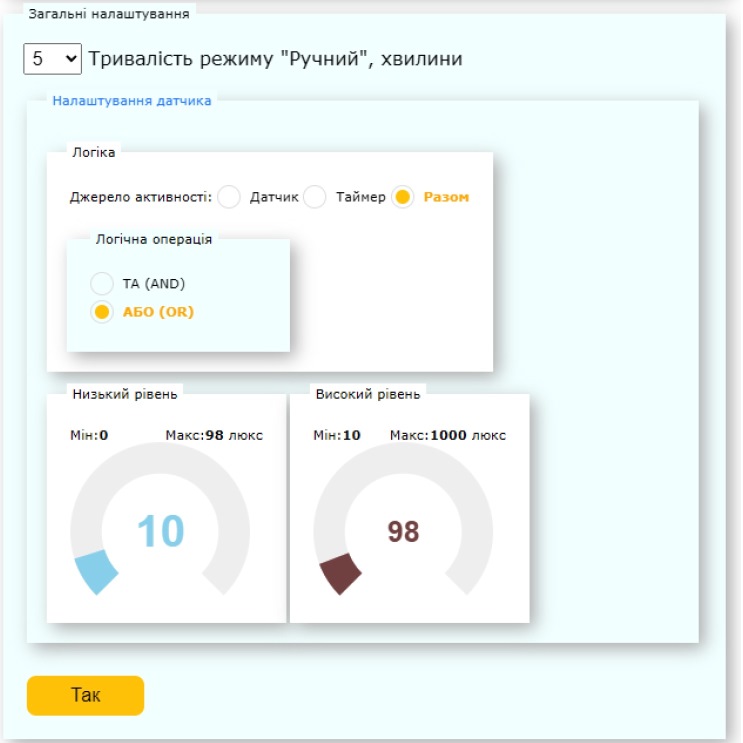

Завдяки розкладу календарного таймеру стає доступним розширення або звуження інтервалів роботи фотореле та навіть, за потреби, дозволяє вмикати освітлення у світлий час. Все це стає можливим при виборі у налаштуваннях режиму "разом" та відповідної логіки "ТА" чи "АБО".

Зовнішня кнопка дозволяє вмикати та вимикати освітлення у ручному режимі на заданий інтервал.

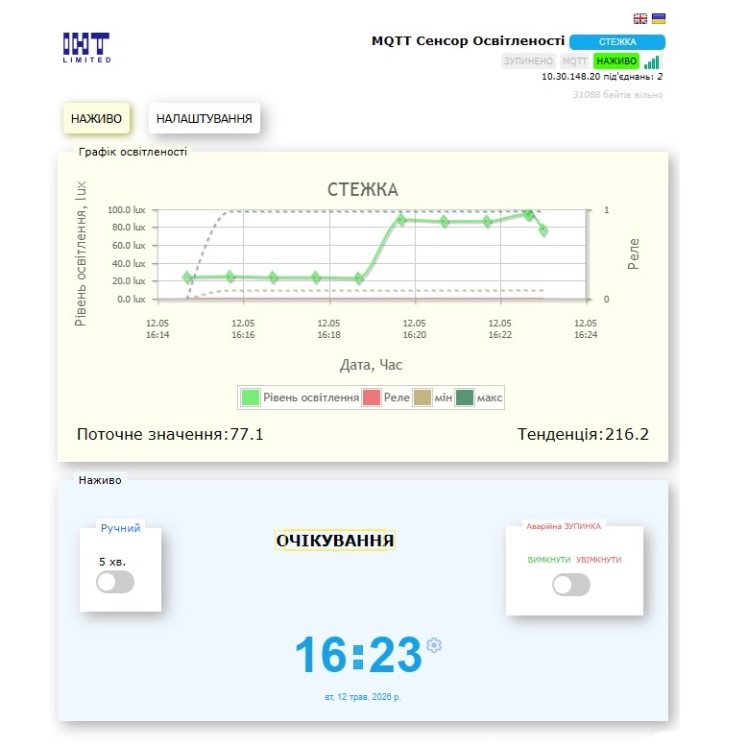

Сенсор під'єднується до бездротової мережі інтернет за допомогою WiFi стандарту 2.4 GHz b/g/n або може самостійно створювати точку доступу в автономному режимі. Це дає можливість переглядати його поточний стан та здійснювати налаштування у веб-застосунку використовуючи будь-який гаджет з WiFi та браузером.
Окрім цього, якщо прилад приєднаний до мережі та відповідно налаштований, він може передавати телеметрію на брокер MQTT та віддалено приймати команди керування та зміни налаштувань рівнів освітлення (коли сенсор має спрацьовувати або вимикатись) таким самим чином, як у веб-застосунку.

Розглянемо два простих випадки використання сенсора разом з календарним таймером:

1. Ясен+ 16 використовується для керуванням підсвітки стежки. Рівні спрацювання налаштовані на певні величини, за яких сенсор вмикається у сутінках та вимикається на початку нового дня.
   Але, додатково у користувача є бажання вмикати освітлення стежки у вихідні дні раніше не переналаштовуючи рівні кожен раз. Для цього знадобиться розклад календарного таймеру, у якому потрібно встановити потрібний часовий проміжок, обравши перед цим у налаштуваннях режим "РАЗОМ" та логіку "АБО".
2. Ясен+ 16 використовується для підсвітки фонтану. Проте, фонтан працює не всю ніч до ранку, а, наприклад, до 12-ї години ночі. Після чого має вимикатись разом з підсвіткою.
   В даному випадку підійде режим "РАЗОМ" з логікою "ТА". Розклад налаштовується таким чином, що його завершення встановлюється о 23:59:59. Початок можна встановити о будь-якій годині світлої пори доби, так як згідно логіки "ТА" освітлення може бути увімкненим тільки коли обидві умови відповідають увімкненню.

Де використовується сенсор освітлення (фотореле)?

• вуличні ліхтарі
• підсвітка входу у під'їз чи гараж
• підсвітка фасаду будинку
• підсвітка водойми або фонтану
• підсвітка стежки
• освітлення теплиці
